廠家講解中心供氧系統管道規格及管道布置方法,對于中心供氧系統我們大家都知道對于管道設備是一種必備的設備,我們在生活中對于中心供氧系統的管道的規格以及管道的布置方式都是有要求的,下面廠家就給大家講解一下關于中心供氧系統管道的相關訊息。

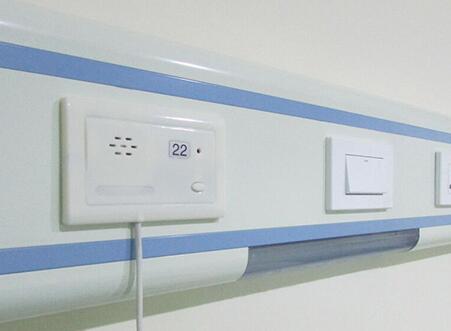

管道布置:1、 中心供氧站至大樓主管采用走廊架設至住院樓管道井處,每個病區橫管安裝在病區走廊吊頂內,使用管道U型螺栓固定在角鋼支架上,支架用膨脹螺栓固定在墻上或焊在就近的鋼結構上側處。2、 病房內支管及終端均安裝在組合式鋁合金設備帶內,這樣既整齊又美觀。
中心供氧管道規格中心供氧管道規格
(1)管道材質:根據YY/T0187-94的標準及醫院的要求,本工程供氧選用紫銅管。吸引選用鍍鋅管和紫銅管。
(2)管道規格:中心供氧主管道選用ф16×1紫銅管,走廊干管選用ф12×1紫銅管,進入病房的支管選用ф8×1紫銅管。負壓吸引主管道選用DN50鍍鋅管,走廊干管選用N25鍍鋅管,進入病房的支管選用ф8×1紫銅管。
大樓總管:氧站至住院樓管道井管徑為φ22×1
大樓橫管:每層病區走廊橫管為 φ 14 × 1
病房支管:進入普通病房φ8×1
以上就是廠家給大家講解的關于中心供氧系統中對于管道的規格以及管道布置方法,我們大家在選用中心供氧系統的時候要進行注意,后期我們還會繼續為大家講解其它關于中心供氧系統的相關內容,感興趣的朋友們可隨時訪問我們的官方網站查詢了解更多信息。
